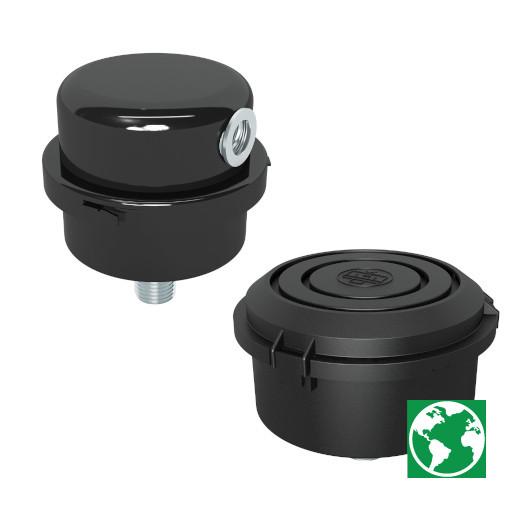

Mini-Filterschalldämpfer der FS- und PS-Baureihe

FS Filters

Die FS-Baureihe bietet eine optimale Kombination aus Einlassfiltration mit einer Schalldämpfung, die insbesondere auf Kolbenmaschinen optimiert wurde. Die patentierten Filtereinsätze ermöglichen einen hohen Schutz vor Umwelteinflüssen durch eine sehr große Filteroberfläche auf kleinstem Raum. Die integrierte Doppellippendichtung am Filtereinsatz minimiert das Risiko von Leckage durch alternde Dichtungen. Über den Einsatz an Kompressoren hinaus können die FS-Filter auch zum Schutz von Ventilen, Vakuumkammern oder in der pneumatischen Förderung verwendet werden.

Mini-Filterschalldämpfer FS-Baureihe (¼" - 1")

Metallgehäuse

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
¼" MPT 7 FS-05-025 FS-04-025
⅜" MPT 14 FS-05-038 FS-04-038
⅜" MPT 14 FS-07-038 FS-06-038
½" MPT 14 FS-05-050 FS-04-050
½" MPT 20 FS-07-050 FS-06-050
½" MPT 20 FS-11-050 FS-10-050
¾" MPT 20 FS-07-075 FS-06-075
¾" MPT 43 FS-11-075 FS-10-075
1" MPT 60 FS-11-100 FS-10-100

Änderungen vorbehalten. MPT-Gewinde sind bis 1" BSPT verwendbar.

Eigenschaften

  • Hochwertiger Filtereinsatz mit integrierter Doppellippendichtung
  • Kompletter Wetterschutz für Einsatz im Freien
  • Rohrförmiger Schalldämpfer - Rohr am Auslass garantiert maximale Schalldämpfung ohne den Auslass zu verkleinern oder den Luftstrom zu blockieren
  • Langlebige Stahlblechkonstruktion (tiefgezogen)
  • Normalstahl pulverlackbeschichtet (schwarz)
  • sowohl vertikal als auch horizontal montierbar

Technische Spezifikationen

  • Dauertemperatur: min. -26°C, max. 104°C
  • Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
  • Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • Druckverlustdiagramme auf Anfrage erhältlich

Optionen

  • verschiedene Filtermaterialien, z. B. HEPA
  • gerade Ausführung (Einlass unten, Auslass oben)
  • Beschichtungsoptionen und verschiedene Anschlüsse

Mini-Filterschalldämpfer PS-Baureihe (¼" - 1")

Kunststoffgehäuse aus 100% recyceltem Kunststoff

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
¼" MPT 7 PS-05-025 PS-04-025
⅜" MPT 14 PS-05-038 PS-04-038
⅜" MPT 14 PS-07-038 PS-06-038
½" MPT 14 PS-05-050 PS-04-050
½" MPT 20 PS-07-050 PS-06-050
½" MPT 20 PS-11-050 PS-10-050
¾" MPT 20 PS-07-075 PS-06-075
¾" MPT 43 PS-11-075 PS-10-075
1" MPT 60 PS-11-100 PS-10-100

Änderungen vorbehalten. MPT-Gewinde sind bis 1" BSPT verwendbar.

Eigenschaften

  • 100% recycelter Kunststoff
  • strapazierfähiger, fasergefüllter Kunststoff
  • Hochwertiger Filtereinsatz mit integrierter Doppellippendichtung
  • Schnellverschluss für schnellen Filterwechsel
  • Kompakte Bauform
  • Deckel mit speziellem Schalldämpfungsdesign
  • sowohl vertikal als auch horizontal montierbar

Technische Spezifikationen

  • Dauertemperatur: min. -26°C, max. 104°C
  • Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
  • Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • Druckverlustdiagramme auf Anfrage erhältlich

Optionen

  • verschiedene Filtermaterialien, z. B. HEPA
  • gerade Ausführung (Einlass unten, Auslass oben)
  • Beschichtungsoptionen und verschiedene Anschlüsse
