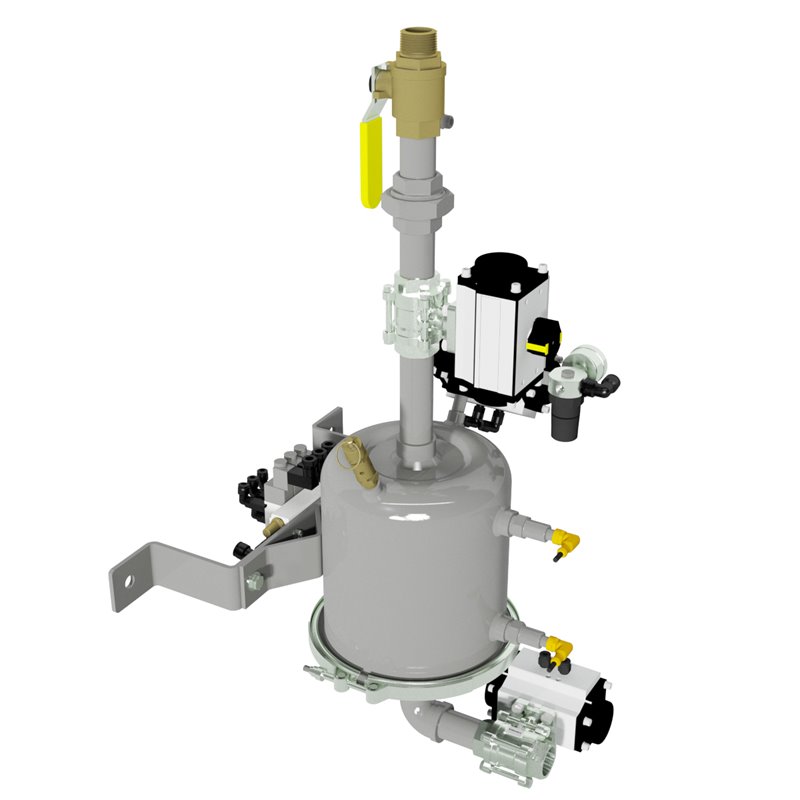

DSP Baureihe - Pneumatisches Drainagesystem

DSP System

Das pneumatische Drainage-System ermöglicht das Ablassen von Flüssigkeiten aus Solberg-Abscheidern (auch bei extremen Flüssigkeitsmengen), ohne den Prozess anzuhalten oder einen Verlust des Vakuums in Kauf zu nehmen. Die durch den Abscheider gesammelten Flüssigkeiten fließen mittels Schwerkraft in den Drainagebehälter ab. Wenn der Sensor für den max. Füllstand meldet, wird der Drainagebehälter durch das obere pneumatische Kugelventil vom Flüssigkeitsabscheider isoliert. Das Belüftungsventil öffnet sich dann zusammen mit dem unteren Ablassventil, so dass die Flüssigkeit abfließen kann. Wenn der untere Füllstandssensor ausgelöst wird, schließt das Belüftungsventil zusammen mit dem unteren Ablassventil und das obere pneumatische Kugelventil öffnet sich. Bei höherem Flüssigkeitsaufkommen kann das Ausschleusen der Flüssigkeiten mit Druckluftbeaufschlagung beim Entleeren deutlich gesteigert werden.

Eigenschaften

  • Widerstandsfähige Konstruktion aus C-Stahl mit Edelstahlbeschichtung (besonders korrosionsbeständige Epoxy-Beschichtung für salz- und säurehaltige Flüssigkeiten)
  • Elektronische Füllstandssensoren, deren Empfindlichkeit eingestellt werden kann (für Wasser u. ä.)
  • Bypass-Leitung für kontrollierte Evakuierung nach Entleeren
  • Halterungen zur Befestigung an einem Rahmen oder einer Wand
  • nahtlose Integration mit SLS-Flüssigkeitsabscheider
  • Pneumatische Kugelhähne aus Edelstahl, 24 VDC, Druckluftbetrieb (Druckbereich von 5,5 - 8 barg)
  • Abnehmbarer Boden für leichtere Wartung
  • inkl. elektrischer Steuerung, UL 508A gelistet

Optionen

  • Füllstandsensoren für Öle oder andere Flüssigkeiten
  • Edelstahlausführung in AISI 316

DSP-Baureihe

Kapazität Anschluss Teilenummer
5 L 1" BSPP DSP-L005-101HC

Für Drainagesystem ohne Steuerung, setzen Sie sich bitte mit direkt mit Ihrem Ansprechpartner von Solberg in Verbindung.
