Die SME-Serie stellt unseren Standard an gebläseunterstützten Ölnebelabscheidern dar. Die Abscheider sind modular aufgebaut, um schnell konfiguriert und verfügbar zu sein. Die kompakte und hochwertige Konstruktion bietet eine Vielzahl an Anwendungsmöglichkeiten von 34 bis 297 m³/h und einen Unterdruck von -2,5 bis -12 mbar. Unsere Koaleszenzelemente aus eigener Produktion scheiden sichtbare Ölnebel mit einer Effizenz von ≥99,97% bei 0,3 µm ab.
Optional können unsere Systeme auch als Kreislaufsysteme, mit Bypass und mit kundenspezifischen Motoren geliefert werden. Das offene Kreislaufsystem eignet sich besonders für Schiffsmotoren und andere Motoren mit häufigen Lastwechseln. Das System sichert stets den “Normdruck” im Kurbelwellengehäuse, ohne Regelventil und Nachjustierung.
Andwendungsbereiche
- Gas- und Dampfturbinen
- stationäre Motoren
- Schiffsmotoren
- Turbo-Kompressoren
- Turbo-Expander
- Turbo-Getriebe
- Zentralschmiersysteme
- Öl- und Hydrauliktanks
- andere ähnliche Anlagen
SME-Ölnebelabscheider
| Baugruppe | Anschluss* | V (m³/h) 50Hz / 60Hz | Filtereinsatz | Leistung |
|---|---|---|---|---|
| SME-M-C-A30-MOR | 2" ANSI-Flansch | 34 / 51 | CEG850/1 | 0,56 kW |
| SME-M-C-A75-MOR | 3" ANSI-Flansch | 85 / 127 | CEG244/2 | 1,13 kW |
| SME-M-C-A125-MOR | 3" ANSI-Flansch | 136 / 212 | CEG344/2 | 1,5 kW |
| SME-M-C-A175-MOR | 3" ANSI-Flansch | 212 / 297 | CEG444/2 | 2,25 kW |
*DIN-Flansch ebenfalls verfügbar. Bitte kontaktieren Sie SOLBERG zur geeigneten Größenauswahl. Änderungen vorbehalten.
Technische Spezifikationen
- Abscheiderate ≥99,97% bei 0,3 µm
- Unterdruck: -2,5 bis -12 mbar
- Technische Daten Motor: Class F, TEFC, 40C, IP55
- Versorgungsspannung: 400/460 VAC
Eigenschaften
- scheidet sichtbare Ölnebelemissionen ab (≥99,97% bei 0,3 µm)
- hochleistungsfähige austauschbare (einzelnes) Koaleszenzelement
- Volumenströme von 34 bis 297 m³/h
- Unterdruckregelventil für präzise Vakuumregelung
- integriertes Unterdrucksicherheitsventil zum Motorschutz
- Drainageanschluss für die Ölrückgewinnung
- Messanschlüsse für Druckdifferenzanzeigen
- Motoren für 400 und 460 VAC erhältlich
- robuste Stahlkonstruktion
- Pulverlackbeschichtet
Optionen
- Variante mit Kreislaufzirkulation
- Kundenspezifische Motoren

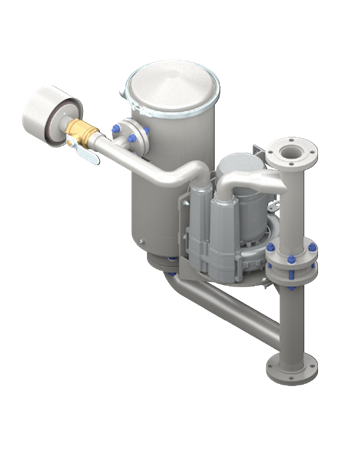

- Variante mit Bypass
- Edelstahl 304L
- sperates Regelventil für “Fersteuerung”
Warum 0,3 µm und nicht 0,1 µm?
Unser Rating der SOLBERG-Ölnebelabscheider auf über 99,97% bei 0,3 µm entspricht einer optimalen Auslegung auf die Charakteristik von Ölnebel von Arbeitsmaschinen. Untersuchungen zeigen, dass die Häufung der Öltröpfchen im Ölnebel von Partikeldurchmessern ab 0,8 µm stetig bis 0,4-0,3 µm ansteigen. Kleine Partikel als 0,2 µm sind kaum zu finden.
Darüber hinaus bestimmen wir die Abscheiderate auf die MPPS (Most Penetrating Particle Size), die bei den verwendeten Fiberglasmatten bei 0,3 µm liegt. Die MPPS passt somit maßgeschneidert auf die am häufigsten auftretenden Partikelgrößen in Ölnebeln (siehe Grafik unten). Interessant ist, dass kleinere Partikel als 0,1 µm durch die diffuse Bewegung der Partikel im Gasstrom sehr effizient gefangen werden. Mit SOLBERG-Ölnebelabscheidern erreichen Sie somit eine hocheffiziente Lösung für gefährliche Ölnebel.
Sollten Fragen hinsichtlich Erreichung von behördlichen Grenzwerten (TA-Luft, EU-Stage I/II, EPA Tier 1, etc.) auftreten, beraten wir Sie gerne. SOLBERG analysiert Ihre Anlage und stellt ein passendes Produkt für Sie zusammen, so dass der Umweltschutz gesichert ist sowie optimale Standzeit und Anlagenleistung erreicht werden.
Weiterführende Informationen können hier nachgelesen werden: NASA Studie zu Partikelgrößen
Fallstudien
- Crankcase Ventilation for Marine Engines: C280-12
- Crankcase Ventialtion Upgrade: Marine Diesel Engine: C280-12
