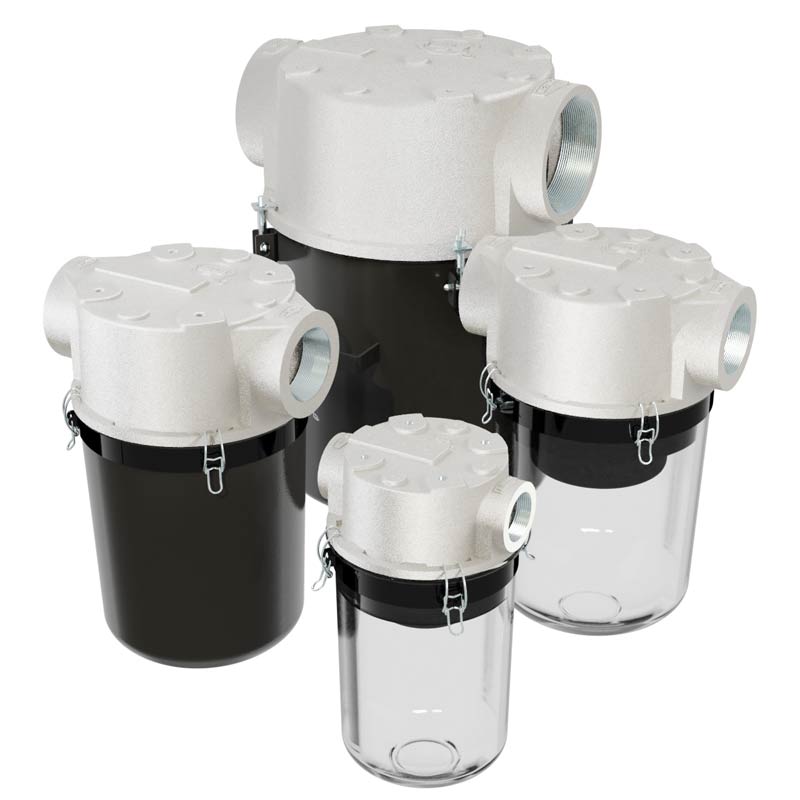

SpinMeister®/ST Kombi - Filter für hohe Staubbelastung

STSML Filters

Hohe Staubaufkommen sind ein gängiges Problem in vielen Vakuumanwendungen, insbesondere in der pneumatischen Förderung. Häufiges Kartuschenwechseln belasten das Budget und herkömmliche Zyklonabscheidungen sind häufig nicht effizient genug. Unser SpinMeister® in Kombination mit unserem ST-Vakuumfilter lösen dieses Problem.

Funktionsprinzip

Durch den Luftstrom wird der integrierte SpinMeister®-Rotor in Bewegung versetzt. Die dadurch entstehende Zentrifugalkraft trennt die Staubpartikel vom Luftstrom und trennt diese an der Seitenwand des SpinMeisters® heraus in den Auffangbehälter unten. Die Vorabscheidung des SpinMeisters® verhindert, dass größere Objekte und Partikel (≥ 15 µm) weitergetragen werden und entlastet so den nachgeschalteten Feinfilter.

SpinMeister®/ST Kombi — 2" bis 6" BSPP

Größe Anschluss V-Bereich (m³/h) Zyklonstufe (1) Partikelstufe (2)¹
2" BSPP 68 - 187 ST-SML235-201C ST-851/1-201C
2 ½" BSPP 68 - 187 ST-SML235-251C ST-851/1-251C
3" BSPP 170 - 340 ST-SML345-301C ST-235P-301C
3" BSPP 340 - 765 ST-SML445-301C ST-235P-301C
4" BSPP 170 - 340 ST-SML345-401C ST-235P-401C
4" BSPP 340 - 765 ST-SML445-401C ST-235P-401C
6" BSPP 765 - 1530 CTD-SM6-601C² CT-275P-601C²

¹ auch als als Papierfilter erhältlich; ²6" mit Stahlbehälter; Änderungen vorbehalten.

Video

STSML-Video

Eigenschaften

  • Filtration bei sehr hoher Staubbelastung
  • Hervorragende Abscheideleistung für kurze Faserstücke
  • Niedriger Druckverlust
  • Verlängert Lebensdauer des Filterelementes erheblich
  • SpinMeister®-Abscheidegrad >85+% effizient min. Partikel von 15 µm, Hergestellt aus fasergefülltem Verbundwerkstoff
  • Formschlüssige Abdichtung
  • Großer Staubsammelbehälter und leichte Reinigungsmöglichkeit
  • Staubbehälter aus tiefgezogenem Stahlblech mit 4 Befestigungsklammern für einfache Wartung
  • 6” SpinMeister®-Gehäuse abweichend mit verlängertem Stahlbehälter

Technische Spezifikationen

  • Einsatzbereich: Grobvakuum
  • Partikelstufe Polyester: Abscheidegrad ≥99% bei 5 µm, ISO16890 ePM10 75%
  • Partikelstufe Paper: Abscheidegrad ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • Stabile Konstruktion aus hochwertigen Materialien
  • Korrosionsbeständiger Gusskopf aus Aluminium mit integrierter Prallblech-Funktion
  • Dauertemperatur: min. -26°C, max. 104°C
  • vielseitige Zentrierbohrungen im Aluminiumgusskopf für einfache Befestigung

Optionen

  • SpinMeisters® Modul in poliertem Aluminum erhältlich
  • Größere Systeme auf Anfrage verfügbar
  • Zahlreiche Filtermedien
  • Stahl-Behälter
  • Differenzdruckmessgeräte
