Vakuumeinlassfilter schützen Vakuumpumpen, Gebläse, Kompressoren und andere Verdichter vor schädlichen Partikeln. Neben unseren Standardeinsätzen aus Polyesternadelfilz (5 µm) und Papier (2 µm) bieten wir eine Vielzahl an weiteren Optionen für Grob- und Feinfiltration (900 µm bis 0,1 µm) an. Gerne helfen wir Ihnen bei der Auswahl des richtigen Filters, so dass der Druckverlust, die Staubaufnahmefähigkeit, ein zuverlässiger Schutz der Pumpe und Ihr Budget im Einklang bleiben.

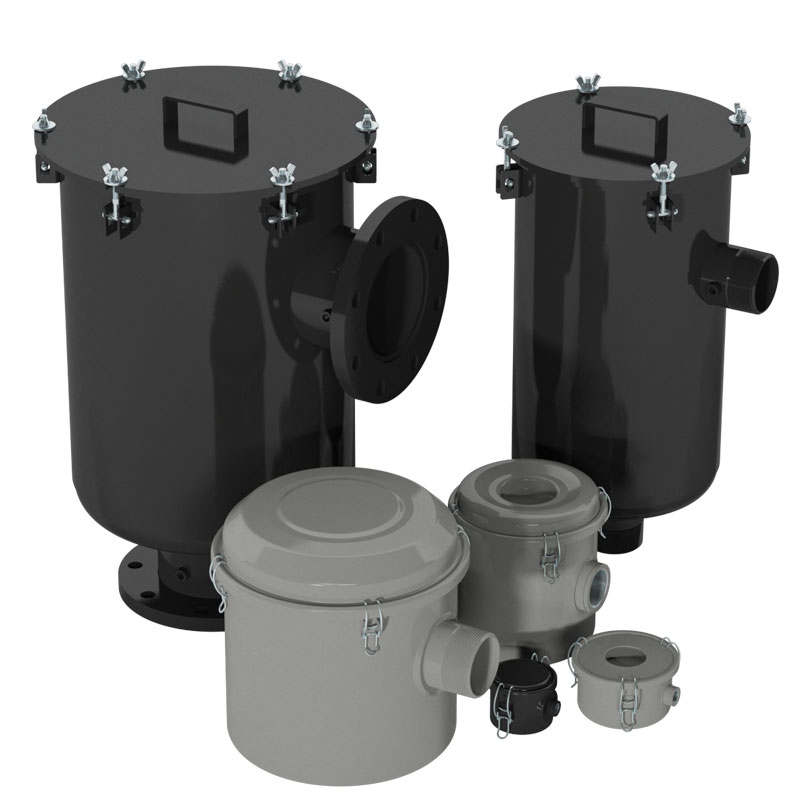

Kompakte Vakuumfilter der CSL-Baureihe
| Größe | Anschluss | V max (m³/h) | Teilenummer (Polyester, 5µm) | Teilenummer (Papier, 2 µm) |
|---|---|---|---|---|
| ⅜" | BSPP | 31 | CSL-825-039HC | CSL-824-039HC |
| ½" | BSPP | 31 | CSL-825-051HC | CSL-824-051HC |
| ½" | BSPP | 34 | CSL-843-051HC | CSL-842-051HC |
| ¾" | BSPP | 41 | CSL-825-076HC | CSL-824-076HC |
| ¾" | BSPP | 43 | CSL-843-076HC | CSL-842-076HC |
| 1" | BSPP | 60 | CSL-843-101HC | CSL-842-101HC |
| 1" | BSPP | 68 | CSL-849-101HC | CSL-848-101HC |
| 1 ¼" | BSPP | 94 | CSL-843-126HC | CSL-842-126HC |
| 1 ¼" | BSPP | 102 | CSL-849-126HC | CSL-848-126HC |
| 1 ½" | BSPP | 136 | CSL-849-151HC | CSL-848-151HC |
| 2" | BSPP | 298 | CSL-851-201HC | CSL-850-201HC |
| 2 ½" | BSPP | 357 | CSL-851-251HC | CSL-850-251HC |
| 3" | BSPP | 510 | CSL-239-301HC | CSL-238-301HC |
Bitte kontaktieren Sie SOLBERG zur geeigneten Größenauswahl. Änderungen vorbehalten.
Kompakte Vakuumfilter CSL-Baureihe mit BSPT-Rohr
| Größe | Anschluss | V max (m³/h) | Teilenummer (Polyester, 5µm) | Teilenummer (Papier, 2 µm) |
|---|---|---|---|---|
| 3" | BSPT | 510 | CSL-2541-301B | CSL-2540-301B |
| 4" | BSPT | 880 | CSL-2541-401B | CSL-2540-401B |
Bitte kontaktieren Sie SOLBERG zur geeigneten Größenauswahl. Änderungen vorbehalten.
Vakuumfilter der CSL-Baureihe - DIN Flansche
| Größe | Anschluss | V max (m³/h) | Teilenummer (Polyester, 5µm) | Teilenummer (Papier, 2 µm) |
|---|---|---|---|---|
| 80 | DIN | 510 | CSL-235P-DN80 | CSL-234P-DN80 |
| 80 | DIN | 510 | CSL-335P-DN80 | CSL-334P-DN80 |
| 100 | DIN | 885 | CSL-235P-DN100 | CSL-234P-DN100 |
| 100 | DIN | 885 | CSL-335P-DN100 | CSL-334P-DN100 |
| 125 | DIN | 1360 | CSL-245P-DN125 | CSL-244P-DN125 |
| 125 | DIN | 1360 | CSL-345P-DN125 | CSL-344P-DN125 |
| 150 | DIN | 1870 | CSL-275P-DN150 | CSL-274P-DN150 |
| 150 | DIN | 1870 | CSL-375P-DN150 | CSL-374P-DN150 |
| 200 | DIN | 3060 | CSL-377P-DN200 | CSL-376P-DN200 |
| 250 | DIN | 4930 | CSL-385P-DN250 | CSL-384P-DN250 |
| 300 | DIN | 7990 | CSL-485P-DN300 | CSL-484P-DN300 |
| 250 | DIN | 4930 | CSL-685P-DN250 | CSL-684P-DN250 |
| 300 | DIN | 8415 | CSL-685P-DN300 | CSL-684P-DN300 |
| 300 | DIN | 8415 | CSL-485P(2)-DN300¹ | CSL-484P(2)-DN300¹ |
¹ Zwei Elemente in Filter verbaut. Bitte kontaktieren Sie SOLBERG zur geeigneten Größenauswahl. Änderungen vorbehalten.
Vakuumfilter der CSL-Baureihe - BSPT Rohrstutzen
| Größe | Anschluss | V max (m³/h) | Teilenummer (Polyester, 5µm) | Teilenummer (Papier, 2 µm) |
|---|---|---|---|---|
| 3" | BSPT | 510 | CSL-235P-301 | CSL-234P-301 |
| 3" | BSPT | 510 | CSL-335P-301 | CSL-334P-301 |
| 4" | BSPT | 885 | CSL-235P-401 | CSL-234P-401 |
| 4" | BSPT | 885 | CSL-335P-401 | CSL-334P-401 |
| 5" | BSPT | 1360 | CSL-245P-501 | CSL-244P-501 |
| 5" | BSPT | 1360 | CSL-345P-501 | CSL-344P-501 |
| 6" | BSPT | 1870 | CSL-275P-601 | CSL-274P-601 |
| 6" | BSPT | 1870 | CSL-375P-601 | CSL-374P-601 |
Bitte kontaktieren Sie SOLBERG zur geeigneten Größenauswahl. Änderungen vorbehalten.
Vorteile
- Großer Staubsammelbehälter und leichte Reinigung, besonders bei horizontalem oder vertikalem Einbau
- sehr geringer Druckverlust
Eigenschaften
- “Kompakte Baureihe” Filtergehäuse aus tiefgezogenem Stahl (bis 4")
- “Große Baureihe” Filtergehäuse aus professionell vakuumdicht geschweißtem Stahl (Flansch-Baureihe und mit Rohrstutzen)
- Abdichtung mit O-Ring
- Einfache und sichere Verschlüsse
- beständige Pulverlackbeschichtung
Technische Spezifikationen
- Einsatzbereich: grobes und mittleres Vakuum
- Dauertemperatur: min. ‐26°C, max. 104°C
- Polyester: ≥99% bei 5 µm, ISO16890 ePM10 75%
- Paper: ≥99% bei 2 µm, ISO16890 ePM2.5 50%
Optionen
- Manometer und Druckdifferenzanzeigen
- Filter mit erhöhter Aufnahmekapazität
- Beschichtungsoptionen: Epoxidlack, PTFE, “Edelstahllackierung”
- Druckfeste Deckel bis zu 0,35 bar(g) für Anwendungen mit leichtem Überdruck (bei Vakuumfilter)
- Edelstahl in 304L (V2A) und 316L (V4A)
