Unsere Einlassfilter bzw. Ansaugfilter der F-Serie schützen Verdichter und andere Maschinen vor Partikeln und Verschmutzungen an der Ansaugseite. Darüber hinaus können die Filter auch zur Belüftung oder andere Ansaugvorgänge verwendet werden. Durch die wetterfeste und stabile Bauweise sowie die vielen Filteroptionen ist die F-Serie besonders vielseitig und zuverlässig.

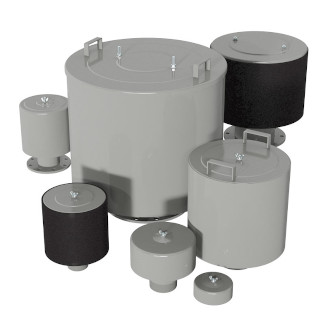

Einlassfilter / Ansaugfilter der F-Baureihe
½" - 6" Rohrstutzen
| Größe | Anschluss | V max (m³/h) | Teilenummer Polyester | Teilenummer Papier |
|---|---|---|---|---|
| ½" | MPT | 17 | F-15-050 | F-14-050 |
| ¾" | MPT | 43 | F-15-075 | F-14-075 |
| 1" | MPT | 60 | F-15-100 | F-14-100 |
| 1" | MPT | 94 | F-19P-100 | F-18P-100 |
| 1 ¼" | BSPT | 119 | F-19P-126 | F-18P-126 |
| 1 ½" | BSPT | 145 | F-19P-151 | F-18P-151 |
| 2" | BSPT | 230 | F-31P-201 | F-30P-201 |
| 2" | BSPT | 230 | F-231P-201 | F-230P-201 |
| 2 ½" | BSPT | 332 | F-31P-251 | F-30P-251 |
| 2 ½ | BSPT | 332 | F-231P-251 | F-230P-251 |
| 3" | BSPT | 510 | F-231P-301 | F-230P-301 |
| 3" | BSPT | 510 | F-235P-301 | F-234P-301 |
| 3" | BSPT | 510 | F-275P-301 | F-274P-301 |
| 4" | BSPT | 885 | F-235P-401 | F-234P-401 |
| 4" | BSPT | 885 | F-275P-401 | F-274P-401 |
| 5" | BSPT | 1360 | F-245P-501 | F-244P-501 |
| 5" | BSPT | 1360 | F-275P-501 | F-274P-501 |
| 6" | BSPT | 1870 | F-275P-601 | F-274P-601 |
Änderungen vorbehalten. MPT-Gewinde sind bis 1" BSPT verwendbar.
DN80 bis DN150 Flansch
| Größe | Anschluss | V max (m³/h) | Teilenummer Polyester | Teilenummer Papier |
|---|---|---|---|---|
| 80 | DIN PN10 | 510 | F-235P-DN80 | F-234P-DN80 |
| 80 | DIN PN10 | 510 | F-275P-DN80 | F-274P-DN80 |
| 100 | DIN PN10 | 885 | F-235P-DN100 | F-234P-DN100 |
| 100 | DIN PN10 | 885 | F-275P-DN100 | F-274P-DN100 |
| 125 | DIN PN10 | 1360 | F-235P-DN125 | F-234P-DN125 |
| 125 | DIN PN10 | 1360 | F-275P-DN125 | F-274P-DN125 |
| 150 | DIN PN10 | 1870 | F-275P-DN150 | F-274P-DN150 |
Änderungen vorbehalten.
Einlassfilter / Ansaugfilter F-Serie Big-Boy
DN200 bis DN300 Flansch
| Größe | Anschluss | V max (m³/h) | Teilenummer Polyester | Teilenummer Papier |
|---|---|---|---|---|
| 200 | DIN PN10 | 3060 | F-377P-DN200 | F-376P-DN200 |
| 200 | DIN PN10 | 3060 | F-385P-DN200 | F-384P-DN200 |
| 250 | DIN PN10 | 5610 | F-385P-DN250 | F-384P-DN250 |
| 250 | DIN PN10 | 5610 | F-485P-DN250 | F-484P-DN250 |
| 300 | DIN PN10 | 7990 | F-485P-DN300 | F-484P-DN300 |
| 300 | DIN PN10 | 7990 | F-685P-DN300 | F-384P(2)-DN300 |
Änderungen vorbehalten.
Eigenschaften
- Geschützt durch Wetterhaube aus tiefgezogenem Stahlblech - ohne Schweißnähte, was eine Gefahr durch Korrosion oder mechanische Ermüdung verringert
- Normalstahl pulverlackbeschichtet (grau)
- Optimierter Spalt zwischen Gestell und Gehäusedeckel erlaubt eine niedrige Anströmgeschwindigkeit
- sowohl vertikal als auch horizontal montierbar
Technische Spezifikationen
- Dauertemperatur: min. -26°C, max. 104°C
- Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
- Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
- Druckverlustdiagramme auf Anfrage erhältlich
Optionen
- ⅛" Anschluss für Druckverlustmessung (ab 3") oder unsere Filterkontrollanzeige
- verschiedene Filtermaterialien, z. B. HEPA
- Edelstahlausführung in 304L oder 316L (bitte Verfügbarkeit anfragen)
- Beschichtungsoptionen und verschiedene Anschlüsse
- Sumo-Baureihe und Multibarrel-Baureihe bis zu 42.500 m³/h auf Anfrage erhältlich Datenblatt
