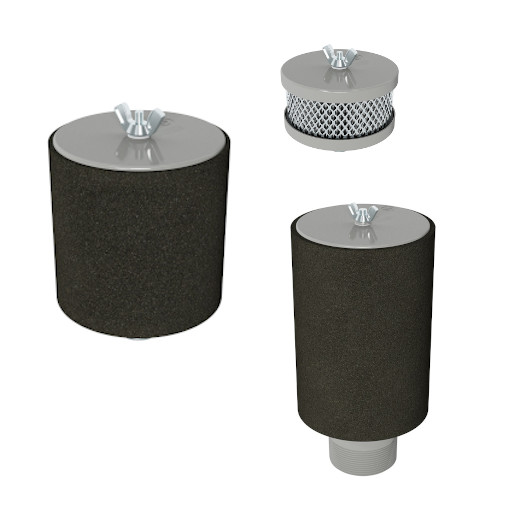

Offene Einlassfilter / Ansaugfilter der FT-Baureihe

FT Filters

Die offenen Ansaugfilter der FT-Serie (ohne Gehäusedeckel) eignen sich besonders für den Einsatz in geschlossenen Räumen und Schallkabinen. Die FT-Serie ist aus strapazierfähigem Stahl gefertigt und wird standardmäßig mit Vorfiltermanschette zum Schutz des Filtergewebes ausgeliefert.

Einlassfilter / Ansaugfilter der F-Baureihe

½" - 6" Rohrstutzen

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
½" MPT 17 FT-15-050* FT-14-050*
¾" MPT 43 FT-15-075* FT-14-075*
1" MPT 60 FT-15-100* FT-14-100*
1" MPT 94 FT-19P-100 FT-18P-100
1 ¼" BSPT 119 FT-19P-126 FT-18P-126
1 ½" BSPT 145 FT-19P-151 FT-18P-151
2" BSPT 230 FT-31P-201 FT-30P-201
2" BSPT 230 FT-231P-201 FT-230P-201
2 ½" BSPT 332 FT-31P-251 FT-30P-251
2 ½ BSPT 332 FT-231P-251 FT-230P-251
3" BSPT 510 FT-231P-301 FT-230P-301
3" BSPT 510 FT-235P-301 FT-234P-301
3" BSPT 510 FT-275P-301 FT-274P-301
4" BSPT 885 FT-235P-401 FT-234P-401
4" BSPT 885 FT-275P-401 FT-274P-401
5" BSPT 1360 FT-245P-501 FT-244P-501
5" BSPT 1360 FT-275P-501 FT-274P-501
6" BSPT 1870 FT-275P-601 FT-274P-601

*Modell ohne Vorfiltermanschette. Änderungen vorbehalten. MPT-Gewinde sind bis 1" BSPT verwendbar.

DN80 bis DN300 Flansch

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
80 DIN PN10 510 FT-235P-DN80 FT-234P-DN80
80 DIN PN10 510 FT-275P-DN80 FT-274P-DN80
100 DIN PN10 885 FT-235P-DN100 FT-234P-DN100
100 DIN PN10 885 FT-275P-DN100 FT-274P-DN100
125 DIN PN10 1360 FT-235P-DN125 FT-234P-DN125
125 DIN PN10 1360 FT-275P-DN125 FT-274P-DN125
150 DIN PN10 1870 FT-275P-DN150 FT-274P-DN150
200 DIN PN10 3060 FT-377P-DN200 FT-376P-DN200
200 DIN PN10 3060 FT-385P-DN200 FT-384P-DN200
250 DIN PN10 5610 FT-385P-DN250 FT-384P-DN250
250 DIN PN10 5610 FT-685P-DN250 FT-384P(2)-DN250
300 DIN PN10 7990 FT-485P-DN300 FT-484P-DN300
300 DIN PN10 7990 FT-685P-DN300 FT-384P(2)-DN300

Änderungen vorbehalten.

Eigenschaften

  • Normalstahl pulverlackbeschichtet (grau)
  • Optimiert für sehr niedrigen Druckverlust
  • sowohl vertikal als auch horizontal montierbar

Technische Spezifikationen

  • Dauertemperatur: min. -26°C, max. 104°C
  • Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
  • Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • Druckverlustdiagramme auf Anfrage erhältlich

Optionen

  • ⅛" Anschluss für Druckverlustmessung (ab 3") oder oder unsere Filterkontrollanzeige
  • verschiedene Filtermaterialien, z. B. HEPA
  • Edelstahlausführung in 304L oder 316L (bitte Verfügbarkeit anfragen)
  • Beschichtungsoptionen und verschiedene Anschlüsse

Ressourcen

Einlassfilter / Ansaugfilter

F Baureihe

F Baureihe

Die Einlassfilter bzw. Ansaugfilter schützen Verdichter und andere Maschinen vor Partikeln und Verschmutzungen an der Ansaugseite. Darüber hinaus können die Filter auch zur Belüftung oder andere Ansaugvorgänge verwendet werden.

FT Baureihe

FT Baureihe

Die offenen Ansaugfilter (ohne Gehäusedeckel) eignen sich besonders für den Einsatz in geschlossenen Räumen und Schallkabinen.

SM Baureihe

SM Baureihe

für sehr hohe Staubbelastung; Kombination aus Spinmeister® Vorabscheider und Feinfilter in einer Baugruppe
